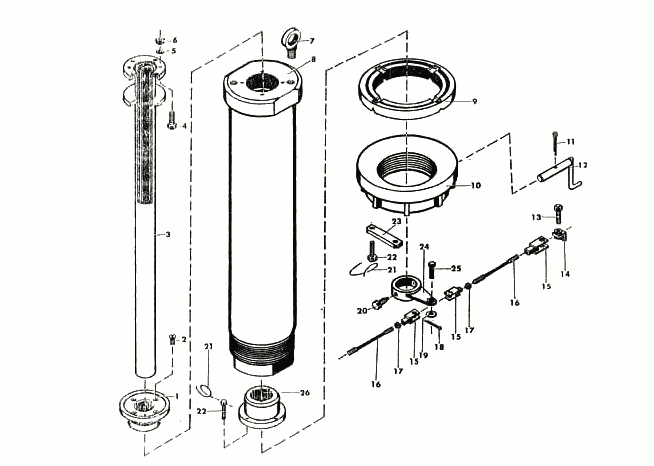

3519.06.00.000
для ЭКГ-10
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес, кг |
| 1 |
Втулка верхняя (чугун) |
3519.06.00.011 |
1 |
31 |
| 2 |
Винт В.М16-6gх35.46 |
1.1301.685 |
4 |
|
| 3 |
Труба |
3519.06.00.100 |
1 |
85,8 |
| 4 |
Болт М24-6gх90.48 |
206011111 |
6 |
|
| 5 |
Шайба 24 65Г |
210020151 |
6 |
|
| 6 |
Гайка М24-6Н.5 |
207020141 |
6 |
|
| 7 |
Рым-болт М48.019 |
1.1997.029 |
2 |
5,54 |
| 8 |
Ось центральной цапфы |
3519.06.00.001 |
1 |
1625 |
| 9 |
Шайба сферическая(латунь) |
3519.06.00.002 |
1 |
80 |
| 10 |
Гайка центральной цапфы |
3519.06.00.003 |
1 |
230 |
| 11 |
Шплинт 10х71 |
211011381 |
1 |
|
| 12 |
Стопор |
3519.06.00.500 |
1 |
4,47 |
| 13 |
Валик |
3519.06.00.006 |
2 |
|
| 14 |
Кронштейн |
3519.06.00.200 |
2 |
|
| 15 |
Вилка |
3519.06.00.300 |
4 |
|
| 16 |
Шпилька |
3519.06.00.007 |
2 |
|
| 17 |
Гайка М12-6Н.5 |
207020081 |
2 |
|
| 18 |
Шплинт 3,2х20 |
211010701 |
3 |
|
| 19 |
Шайба 12.02.Бст3пс |
1.1600.144 |
3 |
|
| 20 |
Винт ВМ20-8gх45.22Н |
1.1301.348 |
2 |
|
| 21 |
Проволока 2,0-О-С |
194010181 |
3 м |
|
| 22 |
Болт 3М20-6gх50.48 |
1.1000.503 |
8 |
|
| 23 |
Планка стопорная |
3519.06.00.005 |
2 |
3,4 |
| 24 |
Рычаг |
3519.06.00.400 |
1 |
7,4 |
| 25 |
Валик |
3519.06.00.008 |
1 |
|
| 26 |
Втулка нижняя |
3519.06.00.004 |
1 |
36,8 |
|
 |
 |
