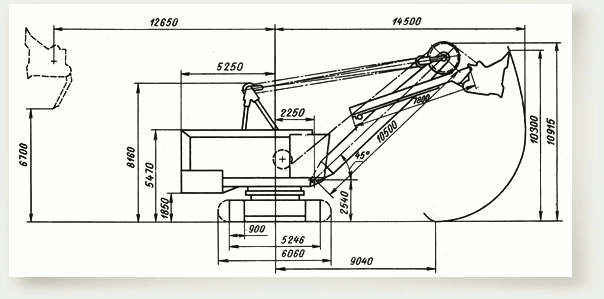

Рабочее оборудование

Рабочее оборудование включает ковш, ру­коять ковша, механизм открывания ковша, стрелу с напорным механизмом и двуногую стойку. Нижний конец стрелы опирается на подпятники поворотной платформы, а верхний — поддерживается на весу канатным полиспас­том.

Поворотная платформа с меха­низмами

На поворотной платформе уста­новлены подъемная лебедка, два поворотных механизма, электрооборудование, пневмосистема, двуногая стойка, стреловая лебедка и ку­зов.

В передней правой части платформы распо­ложена кабина машиниста.

Поворотная платформа через роликовый круг опирается на ходовую тележку и соединена с ней центральной цапфой. Между поворотной и нижней рамами установлен высоковольтный то­коприемник.

Лебедка подъема стрелы имеет привод от электродвигателя лебедки подъема ковша.

Напорный механизм приводится от электро­двигателя, на валу которого закреплена шес­терня, находящаяся в зацеплении с зубчатым колесом промежуточного вала редуктора.

Поворотный механизм состоит из двух оди­наковых агрегатов. Каждый из них имеет вер­тикальный электродвигатель с фланцем, опи­рающимся на корпус редуктора.

Ходовая тележка

Ходовая тележка состоит из нижней рамы, гусеничного хода, зубчатого венца с нижним кольцевым рельсом, редуктора хода с тормо­зом, гидросистемы управления тормозом, муф­тами переключения гусеничного хода.

Ходовой механизм приводится в движение электродвигателем, установленным на перед­ней стенке нижней рамы.

Пневматическая система предназначена для управления тормозами подъема, поворота, на­пора, продувки электрооборудования от пыли, подачи звукового сигнала и привода различного пневматического инструмента сжатым воз­духом от одноступенчатого двухцилиндрового компрессора подачей 580 л/мин рабочим дав­лением 0,7 МПа.

Гидросистема предназначена для управления тормозом ходового механизма и механизма переключения гусениц. Основные детали гид­росистемы расположены на задней стенке ниж­ней рамы.
