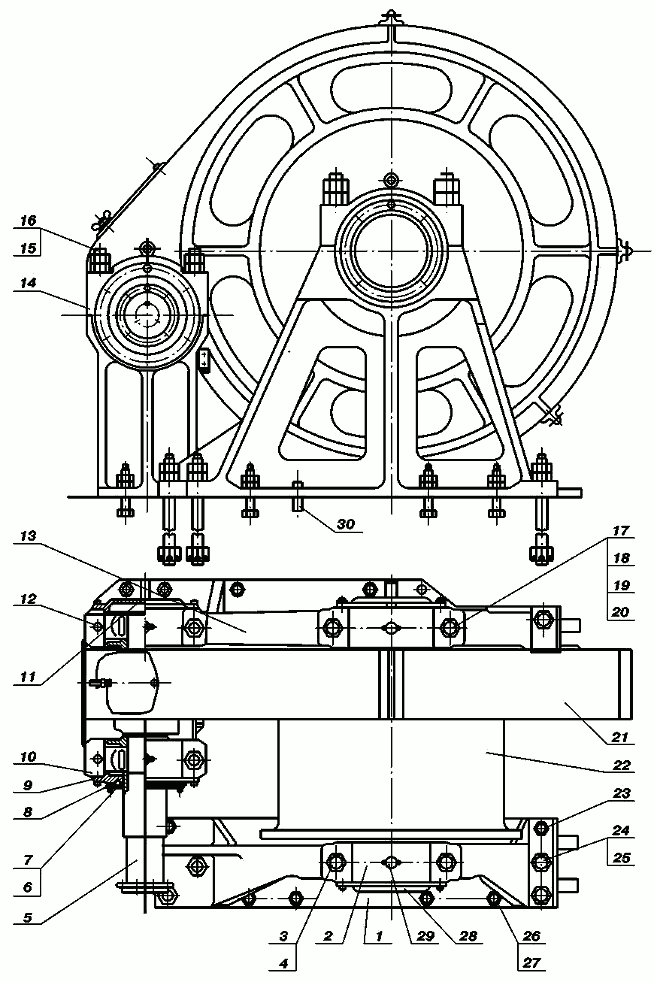

1085.20.400-1СБ
для ЭКГ-5
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес, кг |
| 1 |
Стойка лебедки |
1080.20.480СБ-1 |
1 |
645 |
| 2 |
Крышка подшипника |
1080.20.434 |
1 |
140 |
| 3 |
Шпилька |
1080.20.491-1 |
2 |
10 |
| 4 |
Гайка М64х4.04 |
|
4 |
2 |
| 5 |
Вал ведущий |
1085.20.401СБ |
1 |
492 |
| 6 |
Манжета HP 190 |
|
1 |
0,17 |
| 7 |
Пружина 190 |
|
1 |
0,04 |
| 8 |
Кольцо нажимное 194 |
0.11207-23 |
1 |
2 |
| 9 |
Крышка сквозная |
1080.20.435 |
1 |
22 |
| 10 |
Прокладка 460/362-25 |
|
8 |
0,12 |
| 12 |
Крышка подшипника |
1080.20.432-1 |
1 |
62 |
| 13 |
Стойка |
1085.20.460- 1СБ |
1 |
1076 |
| 14 |
Крышка |
1080.20.433-1 |
1 |
62 |
| 15 |
Шпилька M48.8gx280.46 |
|
4 |
4 |
| 16 |
Гайка М48.5 |
|
8 |
0,96 |
| 17 |
Шпилька |
1080.20.491-1 |
2 |
10 |
| 18 |
Гайка М64х4.04 |
|
4 |
2 |
| 21 |
Кожух |
1080.20.500- 1СБ |
1 |
135 |
| 22 |
Вал барабана |
1085.20.425-1СБ |
1 |
3923 |
| 23 |
Болт |
1080.20.442-1 |
1 |
2 |
| 24 |
Шпилька |
1080.20.444 |
8 |
10 |
| 25 |
Гайка 2М48.5 |
|
9 |
1 |
| 26 |
Болт |
1080.20.441-2 |
18 |
2 |
| 27 |
Гайка М36х3.5 |
|
46 |
0,38 |
| 28 |
Крышка |
1080.20.437 |
2 |
22 |
|
 |
 |
