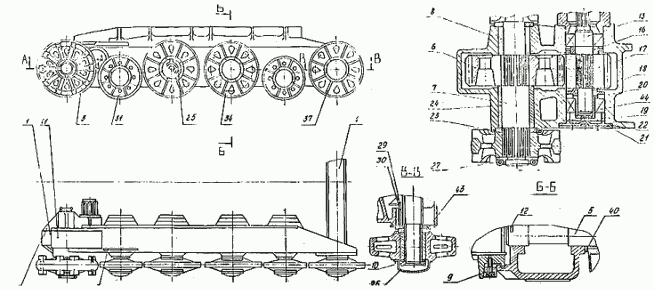

3519.05.02.000
для ЭКГ-8
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес, кг |
| 1 |
Рама гусеничная правая |
3519.05.02.001 |
1 |
10700 |
| 2 |
Рама гусеничная левая |
3519.05.02.002 |
1 |
10700 |
| 3 |
Колесо ведущее |
3519.05.02.003 |
2 |
1820 |
| 4 |
Ось натяжная |
3519.05.02.004 |
1 |
3470 |
| 5 |
Ось опорного колеса |
3519.05.02.005 |
8 |
356 |
| 6 |
Колесо зубчатое z=29 m=36 |
3519.05.02.006 |
2 |
1370 |
| 7 |
Вал ведущий |
3519.05.02.007 |
2 |
851 |
| 8 |
Втулка Ø 290/330х288 |
3519.05.02.008 |
2 |
40 |
| 9 |
Клин |
3519.05.02.011 |
8 |
30 |
| 10 |
Полухомут |
3519.05.02.013 |
8 |
24 |
| 11 |
Кольцо Ø 520/560х20 |
3519.05.02.014 |
2 |
|
| 12 |
Шпонка |
3519.05.02.016 |
8 |
3,6 |
| 13 |
Вал |
3519.05.02.017 |
2 |
448 |
| 14 |
Кольцо |
3519.05.02.019 |
8 |
39998 |
| 15 |
Крышка |
3519.05.02.022 |
8 |
42 |
| 16 |
Кольцо уплотнительное |
3519.05.02.023 |
2 |
15,5 |
| 17 |
Шестерня z=12 m=36 |
3519.05.02.024 |
2 |
208 |
| 18 |
Кольцо уплотнительное |
3519.05.02.025 |
2 |
17,3 |
| 19 |
Кольцо распорное |
3519.05.02.026 |
2 |
14,8 |
| 20 |
Втулка распорная |
3519.05.02.028 |
2 |
18,4 |
| 21 |
Шайба торцевая Ø260х16 |
3519.05.02.031 |
2 |
6,54 |
| 22 |
Крышка |
3519.05.02.032 |
2 |
46 |
| 23 |
Кольцо Ø500/520х20 |
3519.05.02.033 |
2 |
2,52 |
| 24 |
Втулка Ø320/360х363 |
3519.05.02.035 |
2 |
57 |
| 25 |
Полухомут |
3519.05.02.036 |
16 |
13 |
| 26 |
Крышка |
3519.05.02.038 |
2 |
59 |
| 27 |
Полухомут |
3519.05.02.039 |
4 |
18 |
| 28 |
Направляющая |
3519.05.02.043 |
4 |
37,8 |
| 29 |
Прокладка |
3519.05.02.051 |
2 |
7,97 |
| 30 |
Прокладка |
3519.05.02.053 |
20 |
4,5 |
| 31 |
Колесо опорное |
3519.05.02.100 |
4 |
883 |
| 32 |
Колесо опорное |
3519.05.02.101 |
4 |
850 |
| 33 |
Втулка |
3519.05.02.202 |
4 |
33 |
| 34 |
Колесо опорное |
3519.05.02.200 |
4 |
1223 |
| 35 |
Колесо опорное |
3519.05.02.201 |
4 |
1190 |
| 36 |
Втулка |
3519.05.02.202 |
4 |
33 |
| 37 |
Колесо натяжное |
3519.05.02.300 |
2 |
1301 |
| 38 |
Колесо натяжное |
3519.05.02.301 |
2 |
1260 |
| 39 |
Втулка Ø 270/310х293 |
3519.05.02.302 |
2 |
41 |
| 40 |
Кольцо |
3519.05.02.400 |
8 |
13,3 |
| 41 |
Крышка правая |
3519.05.02.500 |
1 |
46 |
| 42 |
Крышка левая |
3519.05.02.600 |
1 |
46,6 |
| 43 |
Диск защитный 3519.05.02.700 |
3519.05.02.700 |
2 |
22,5 |
| 44 |
Роликоподшипник |
3003156 |
4 |
63 |
|
 |
 |
